Модуль питания HV_PM Power Module 10-60V для FPV и БПЛА

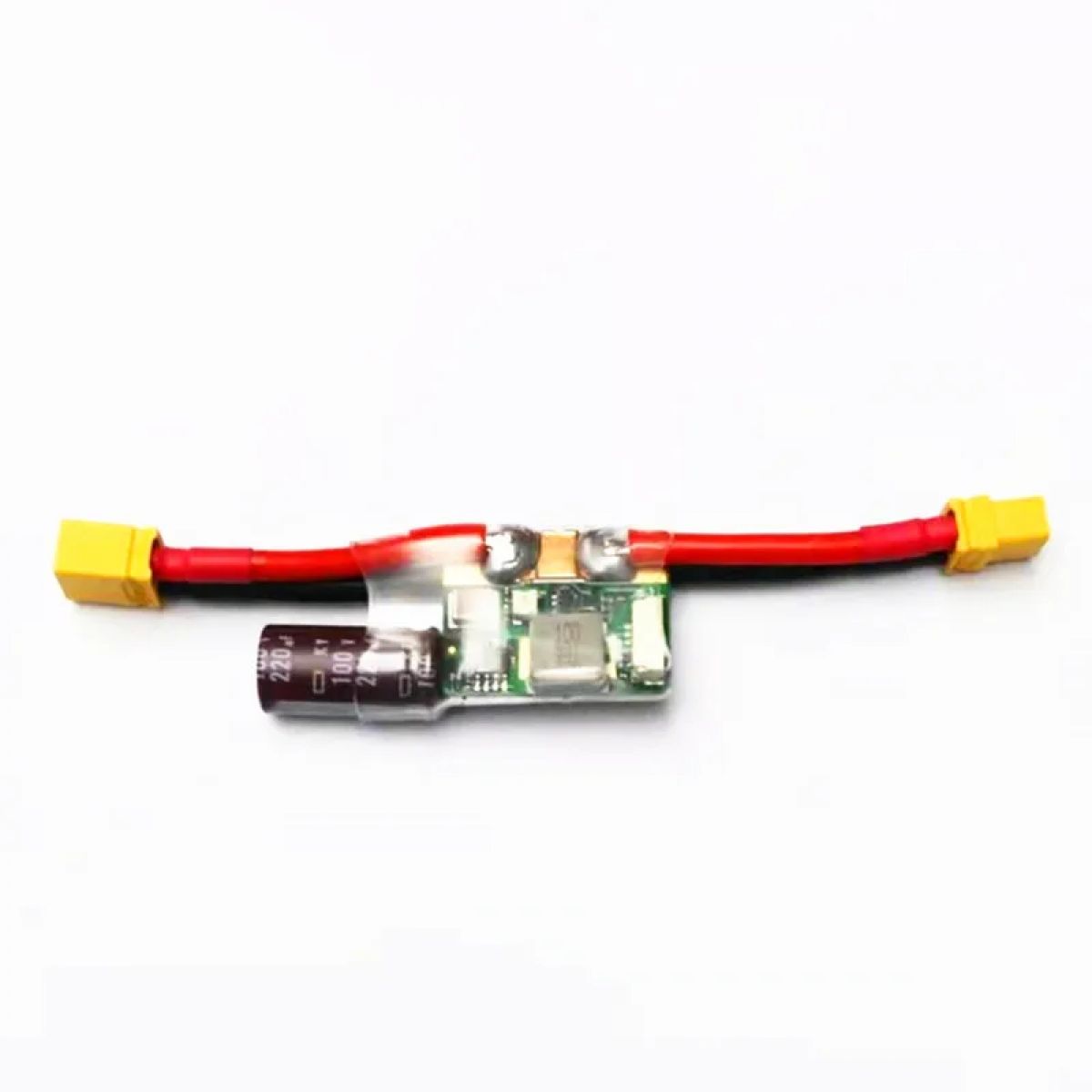

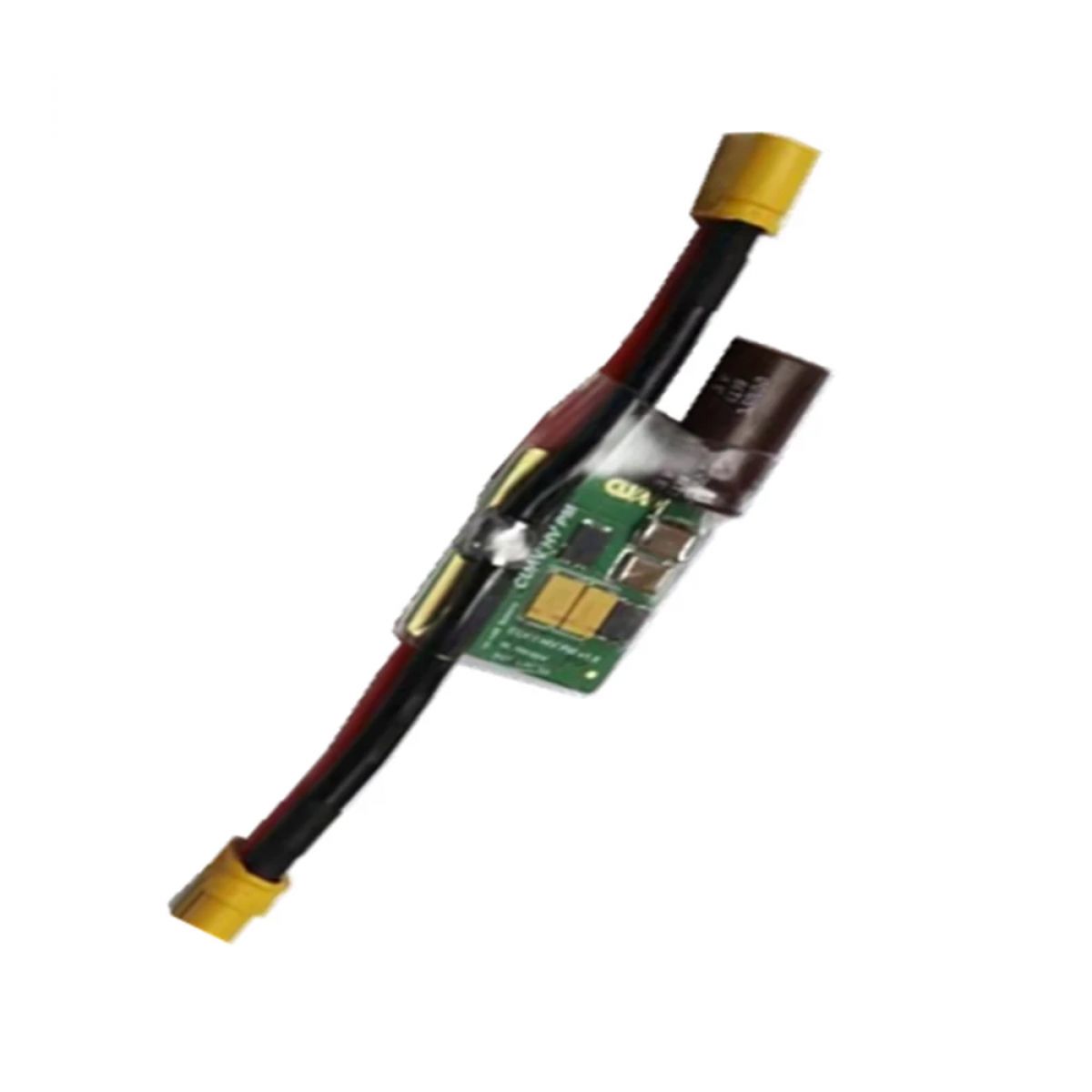

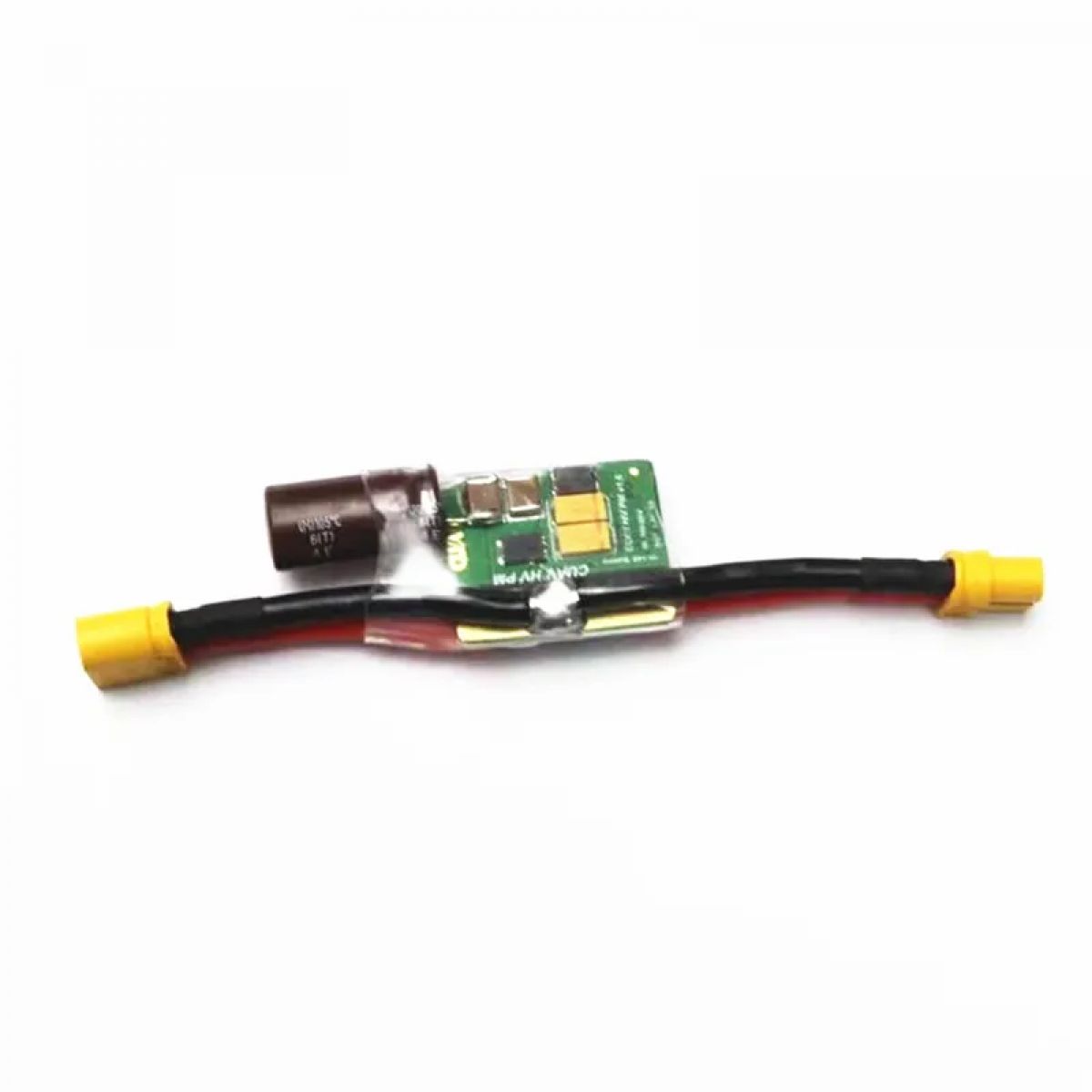

Модуль HV_PM Power Module 10-60V – это высокоточный источник питания и датчик тока/напряжения для систем полётного контроля, таких как Pixhawk, Pixhack и другие аналогичные контроллеры с интерфейсом XT60. Предназначен для безопасного питания электроники и мониторинга батареи в FPV-дронах и беспилотниках.
Особенности и преимущества
- Работа с расширенным диапазоном напряжения от 10 до 60 В, поддержка батарей 3S–14S.
- Точное измерение напряжения и тока для повышения безопасности и оптимизации работы электросистемы.
- Максимальный измеряемый ток – 60 А; предельный выходной ток – 5 А на питание контроллера и периферии.
- Автоматический и ручной калибровочный режим для получения максимальной точности показаний.
- Интуитивное подключение через 6-пиновый сигнальный кабель к разъему POWER полетного контроллера.
Функциональные возможности
- Подача стабилизированного напряжения 5 В (до 5 А) на электронику БПЛА и FPV-компоненты.
- Передача аналоговых сигналов о напряжении и токе на полетный контроллер для мониторинга питания в реальном времени.
- Обеспечение корректного функционирования защиты от переразряда и перегрузок.
Процесс калибровки
Для повышения точности измерений рекомендуется выполнить калибровку:
- Подключите модуль к аккумулятору и полетному контроллеру, предварительно подготовьте мультиметр.
- Войдите в настройки Ground Station (USB или цифровое подключение).
- Выберите датчик батареи, укажите: Monitor = 4; Sensor = 0; APM версию — 4; divider ratio = 18; amperes per volt = 24.
- Измерьте актуальное напряжение мультиметром и внесите результат в соответствующее поле настройки ПО, коэффициенты будут пересчитаны автоматически.
Модификации и совместимость
- Стандартная комплектация с разъемом XT60 для быстрой установки на большинстве БПЛА.
- Поддержка работы как с оригинальными Pixhawk, так и с альтернативной аппаратурой на аналогичном входе сигналов POWER.
Применение
HV_PM Power Module 10–60V идеально подходит для FPV квадрокоптеров, самолетов, мультикоптеров и промышленных дронов, требующих стабильного питания и постоянного контроля батареи при высоком токе и напряжении. Используется для защиты электроники, обеспечения безопасности полёта и своевременного оповещения о состоянии аккумулятора.
